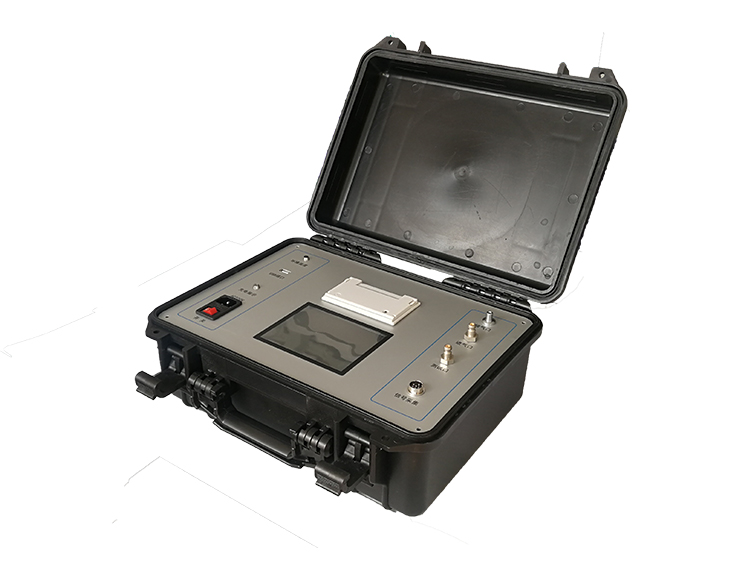

本實用新型的一種六氟化硫密度繼電器帶電校驗裝置，包括SF6密度繼電器和四個切換開關，每個所述的切換開關均具有一個輸入接腳和兩個輸出接腳；所述的四個切換開關的輸入接腳與SF6密度繼電器上的四根信號線均連接；所述的四個切換開關中兩個切換開關的兩個輸出接腳分別連接報警信號線和校驗信號線，四個切換開關中剩余兩個切換開關的兩個輸出接腳分別連接閉鎖信號線和校驗信號線；所述的報警信號線和閉鎖信號線均與信號處理屏柜連接，校驗信號線與六氟化硫密度繼電器校驗儀連接。
更進一步地，所述的四個切換開關均設置在防雨罩外側。
3.有益效果
采用本實用新型提供的技術方案，與已有的公知技術相比，具有如下有益效果：
（1）本實用新型的一種六氟化硫密度繼電器帶電校驗裝置，其在SF6密度繼電器的四根信號線上均連接一個切換開關，然后使得四個切換開關中兩個切換開關的兩個輸出接腳分別連接報警信號線和校驗信號線，四個切換開關中剩余兩個切換開關的兩個輸出接腳分別連接閉鎖信號線和校驗信號線，這樣正常工作時通過切換開關使得報警信號線以及閉鎖信號線與SF6密度繼電器上的信號線均連通，而當需要進行校驗時通過切換開關使得校驗信號線與SF6密度繼電器上的信號線連通，再將校驗信號線與六氟化硫密度繼電器校驗儀連接即可進行SF6密度繼電器校驗，以更加快捷的形式進行戶外SF6密度繼電器的校驗，減少了現場工作人員因拆線對現場密度繼電器校驗的工作量，提高了工作效率；
（2）本實用新型的一種六氟化硫密度繼電器帶電校驗裝置，其四個切換開關均設置在防雨罩外側，這樣可以減少現場工作人員因拆除SF6密度繼電器防雨罩對現場密度繼電器校驗的工作量，進一步提高了工作效率。
